1.1. DHCP介绍

Date:

2018-08

1.1.1. DHCP简述

参考:
DHCP:

动态主机设置协议（英语：Dynamic Host Configuration Protocol，DHCP）是一个局域网的网络协议，使用UDP协议工作。

DHCP主要用途有两个：

  • 用于内部网络或网络服务供应商自动分配IP地址给用户

  • 用于内部网络管理员作为对所有计算机作中央管理的手段

DHCP发展历史:

DHCP于1993年10月成为标准协议，其前身是 BOOTP 协议。

DHCP详细描述:

  • DHCP在文档 RFC 2131 中有详细描述。

  • IPv6的建议标准（DHCPv6）可以在 RFC 3315 中找到。

DHCP服务端口:

  • 服务器端使用 67/udp

  • 客户端使用 68/udp

  • 546号端口用于DHCPv6 Client，而不用于DHCPv4，是为DHCP failover服务，这是需要特别开启的服务，DHCP failover是用来做“双机热备”的。

DHCP服务模式:

DHCP是CS模式，即客户端服务器端模式。此外

1.1.2. DHCP原理

1.1.2.1. DHCP报文

  1. DHCP一共定义了8中数据报文:

DHCP DISCOVER:

客户端开始DHCP过程发送的包，是DHCP协议的开始

DHCP OFFER:

服务器接收到DHCP DISCOVER之后做出的响应，它包括了给予客户端的IP（yiaddr）、客户端的MAC地址、租约过期时间、服务器的识别符以及其他信息

DHCP REQUEST:

客户端对于服务器发出的DHCP OFFER所做出的响应。在续约租期的时候同样会使用。

DHCP ACK:

服务器在接收到客户端发来的DHCP REQUEST之后发出的成功确认的报文。在建立连接的时候，客户端在接收到这个报文之后才会确认分配给它的IP和其他信息可以被允许使用。

DHCP NAK:

DHCP ACK的相反的报文，表示服务器拒绝了客户端的请求。

DHCP RELEASE:

一般出现在客户端关机、下线等状况。这个报文将会使DHCP服务器释放发出此报文的客户端的IP地址

DHCP INFORM:

客户端发出的向服务器请求一些信息的报文

DHCP DECLINE:

当客户端发现服务器分配的IP地址无法使用（如IP地址冲突时），将发出此报文，通知服务器禁止

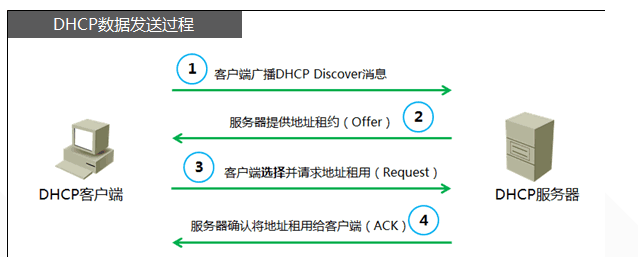

  1. DHCP报文交互过程如图:

../../../_images/dhcp-exchange.png

  1. DHCP数据包分析:

注意

IPv4如果用 Wireshark 抓包，在过滤规则需要设置 bootp ,如果是IPv6，则设置过滤规则 dhcpv6

windows系统用 wireshark 抓包分析时，可以通过释放IP重新获取的方式来抓到这些dhcp数据包。

具体过程如下:

  1. 在cmd中输入 ipconfig /release 断开网络连接,

  2. 在cmd中输入 ipconfig /renew 会重新获取IP地址。这个过程如果wireshark一直起开，则会抓到这些数据包。

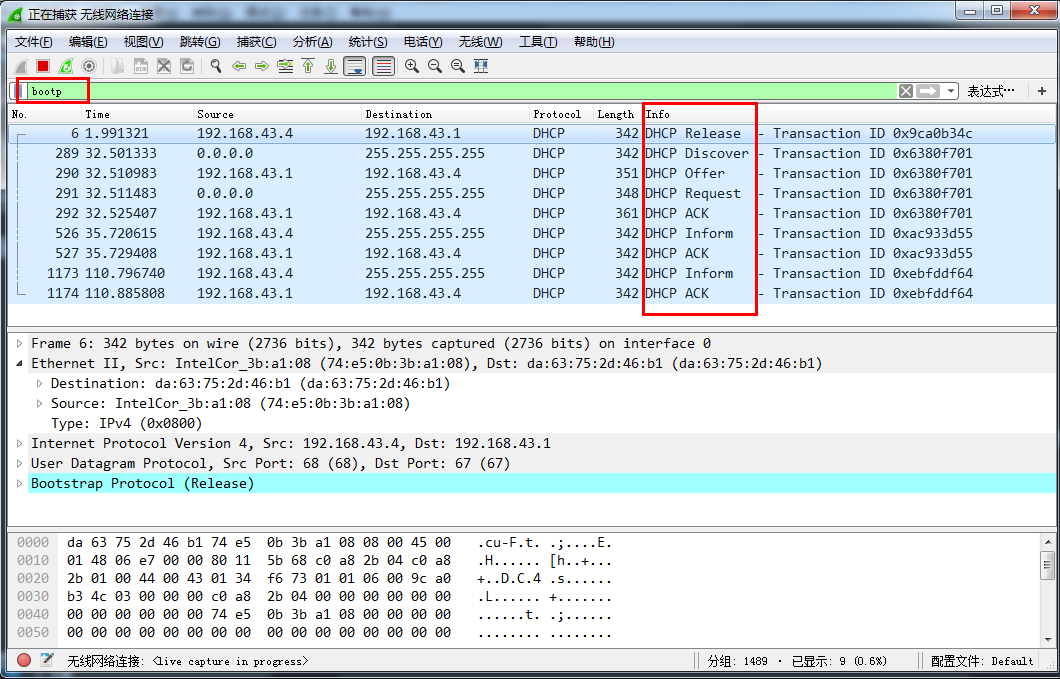

样例：

../../../_images/dhcp-data01.png

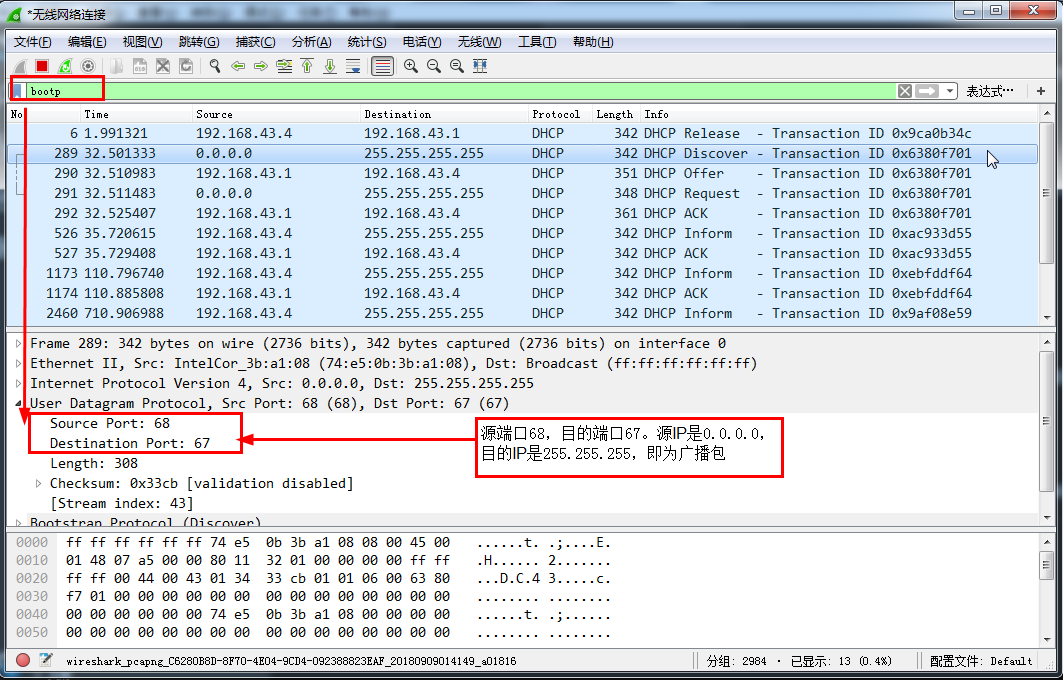

DHCP Discover数据包:

  1. Client端使用IP地址0.0.0.0发送了一个广播包，可以看到此时的目的IP为255.255.255.255。Client想通过这个数据包发现可以给它提供服务的DHCP服务器。

  2. 从下图可以看出，DHCP属于应用层协议，它在传输层使用UDP协议，目的端口是67。

参考下面DHCP Discover抓包数据:

../../../_images/dhcp-data02.png

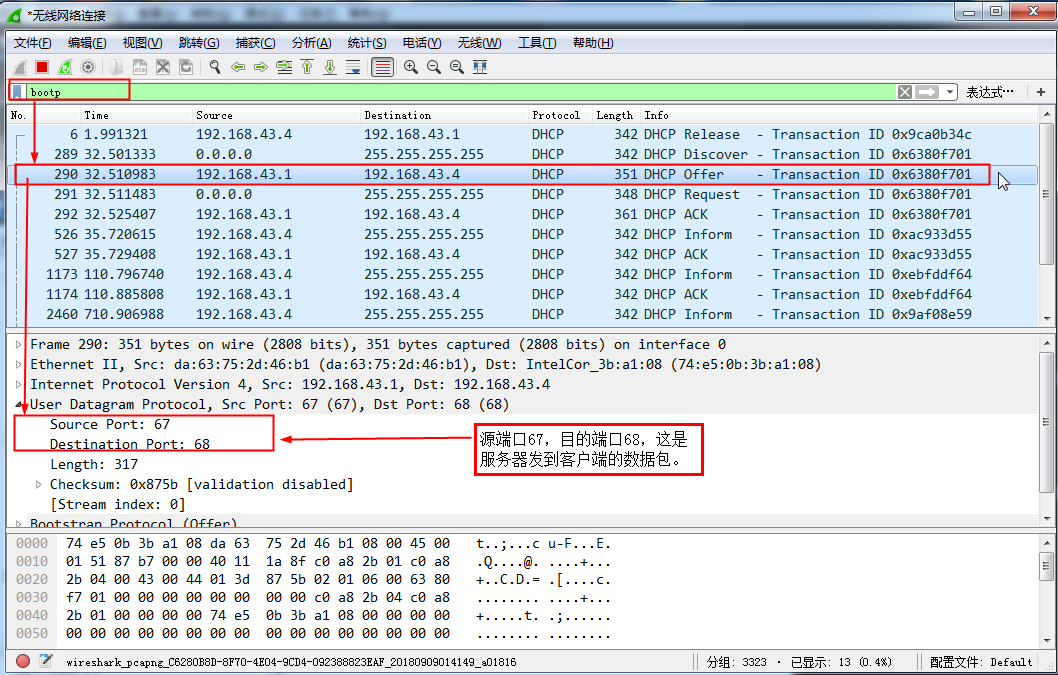

DHCP Offer包:

当DHCP服务器收到一条DHCP Discover数据包时，用一个DHCP Offerr包给予客户端响应。

  1. DHCP服务器仍然使用广播地址作为目的地址，因为此时请求分配IP的Client并没有自己ip,而可能有多个Client在使用0.0.0.0这个IP作为源IP向DHCP服务器发出IP分配请求，DHCP也不能使用0.0.0.0这个IP作为目的IP地址，于是依然采用广播的方式，告诉正在请求的Client们，这是一台可以使用的DHCP服务器。

  2. DHCP服务器提供了一个可用的IP,在数据包的Your (client) IP Address字段可以看到DHCP服务器提供的可用IP。

  3. 除此之外，如图中红色矩形框的内容所示，服务器还发送了子网掩码，路由器，DNS，域名，IP地址租用期等信息。

../../../_images/dhcp-data03.png

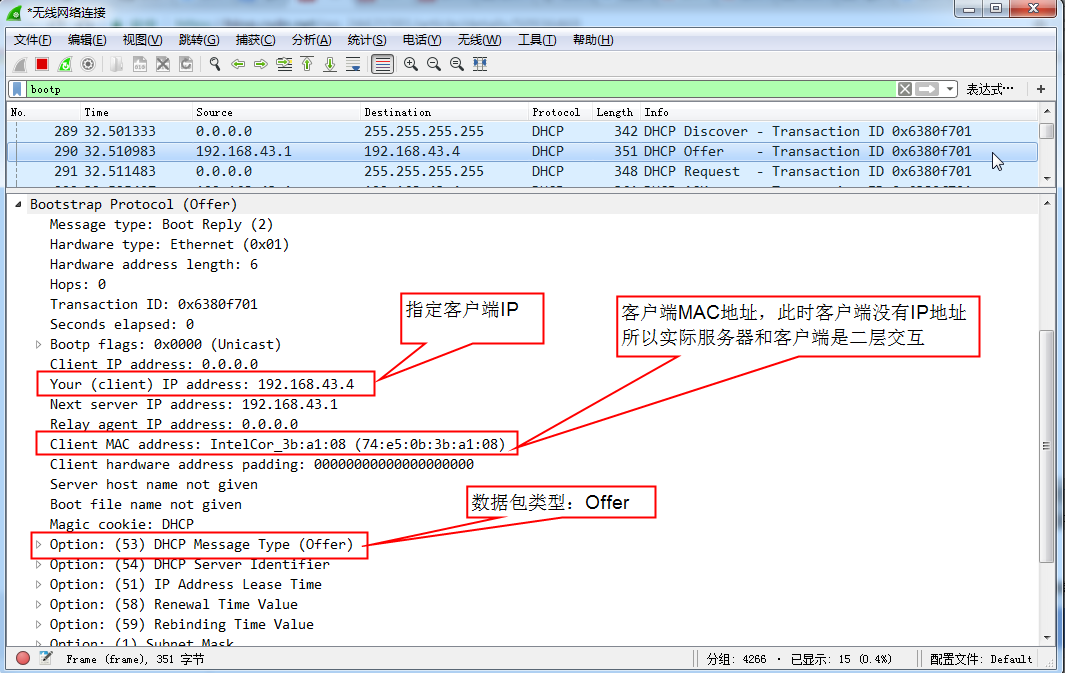

具体信息参考:

../../../_images/dhcp-data03-1.png

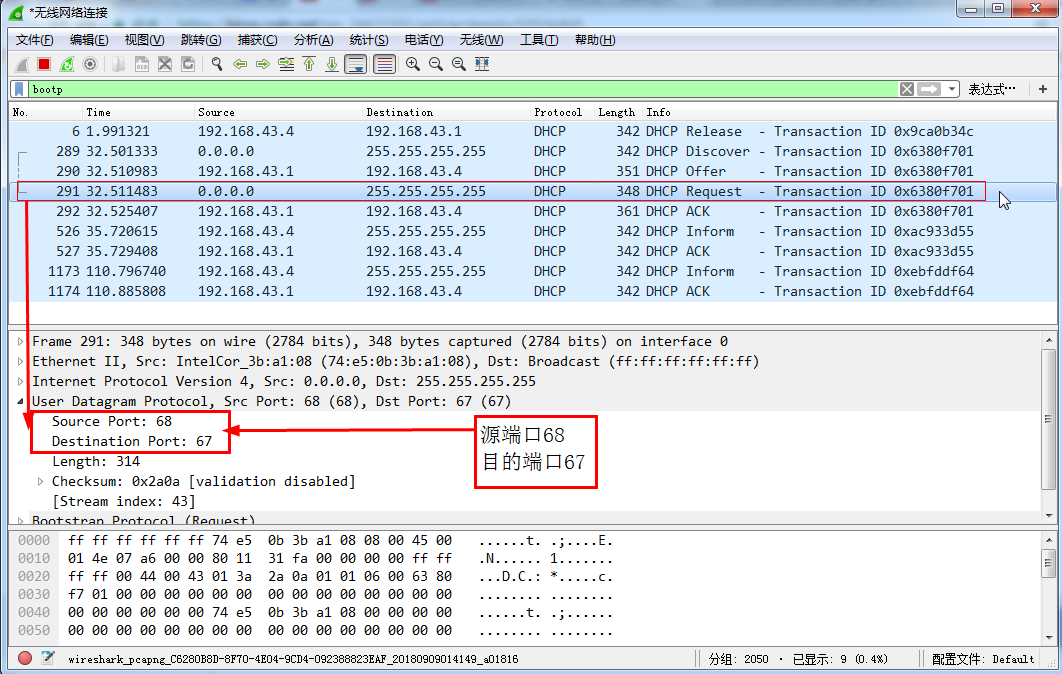

DHCP Request包:

当Client收到了DHCP Offer包以后（如果有多个可用的DHCP服务器，那么可能会收到多个DHCP Offer包），确认有可以和它交互的DHCP服务器存在，于是Client发送Request数据包，请求分配IP。 此时的源IP和目的IP依然是0.0.0.0和255.255.255.255。

../../../_images/dhcp-data04.png

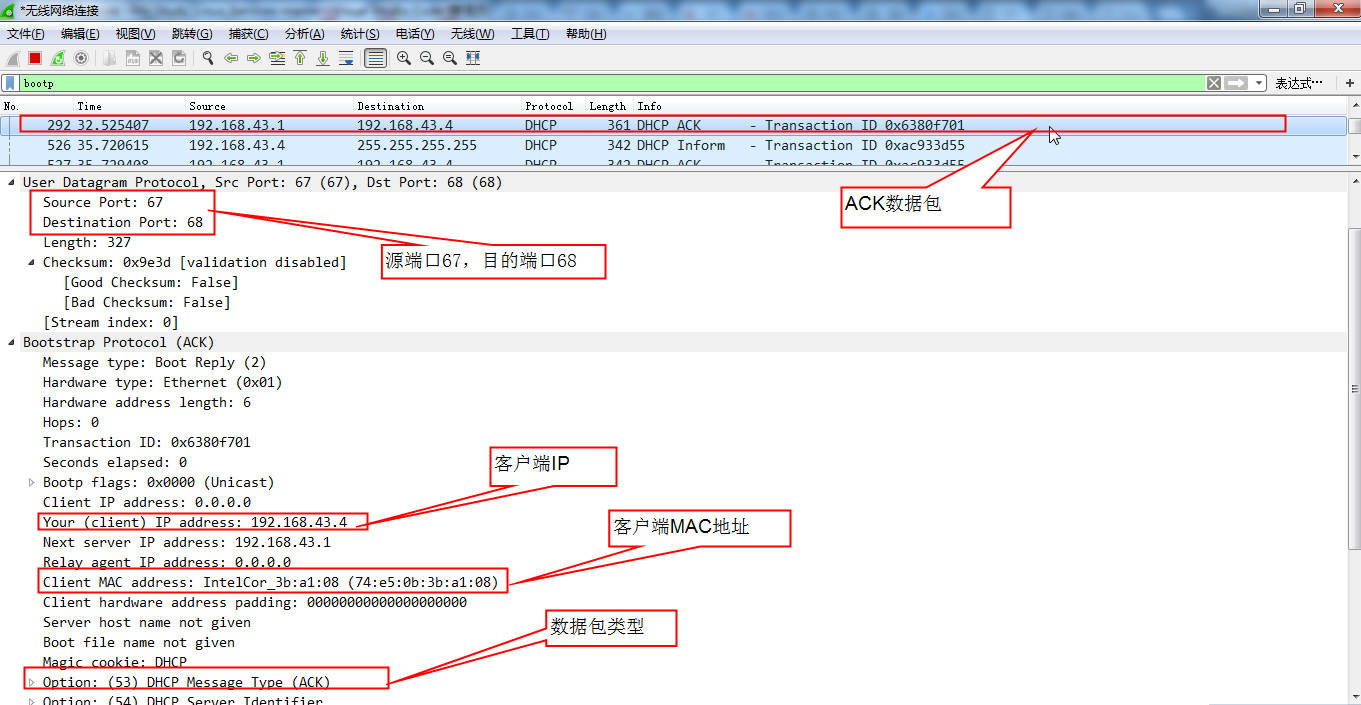

DHCP ACK包:

服务器用DHCP ACK包对DHCP请求进行响应。

在数据包中包含以下信息，表示将这些资源信息分配给Client。
Your(client) IP address:

分配给Client的可用IP。

后面有许多项option信息，前两项是DHCP服务器发送的消息类型（ACK）和服务器的身份标识，后面几项是：
Subnet Mask:

Client端分配到的IP的子网掩码；

Router:

路由器

Domain Name Server:

DNS,域名服务器

Domain Name:

域名

IP Address Lease Time:

IP租用期。

../../../_images/dhcp-data05.png

1.1.3. DHCP安全

常见的DHCP攻击有:

  1. DHCP饥饿攻击

  1. DHCP饥饿攻击

    原理就是不法分子，伪造合法的MAC地址，不断地向DHCP服务器发出DHCP Request包， 最后耗尽服务器的可用IP,于是原有的这台DHCP服务器便不能够给客户端分配IP了， 此时不法分子再伪造一台DHCP服务器，给客户端分配IP,将客户端的默认网关和DNS都设置成自己的机器， 于是便可以对客户端进行中间人攻击。
